gyta53光纜結構

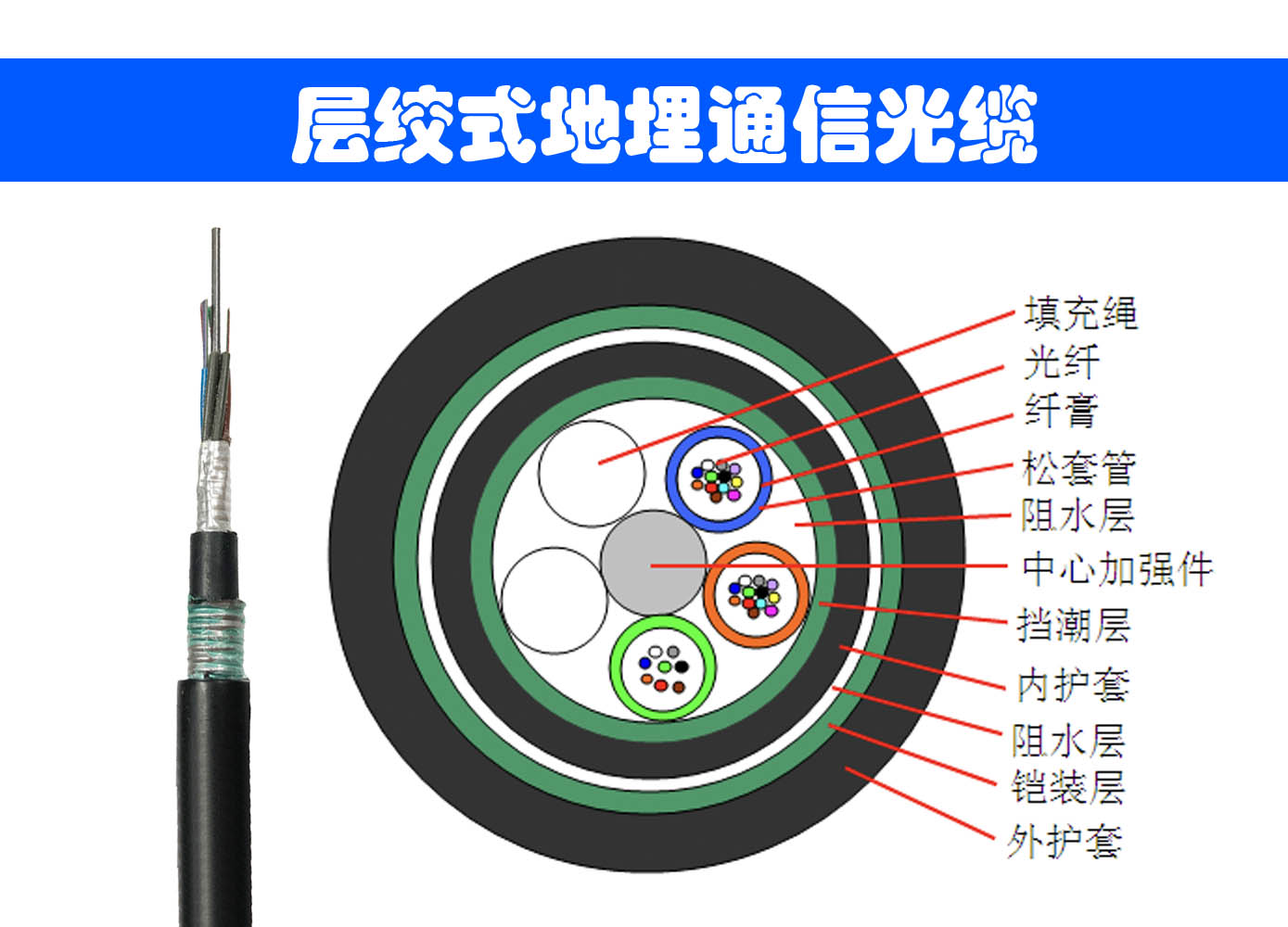

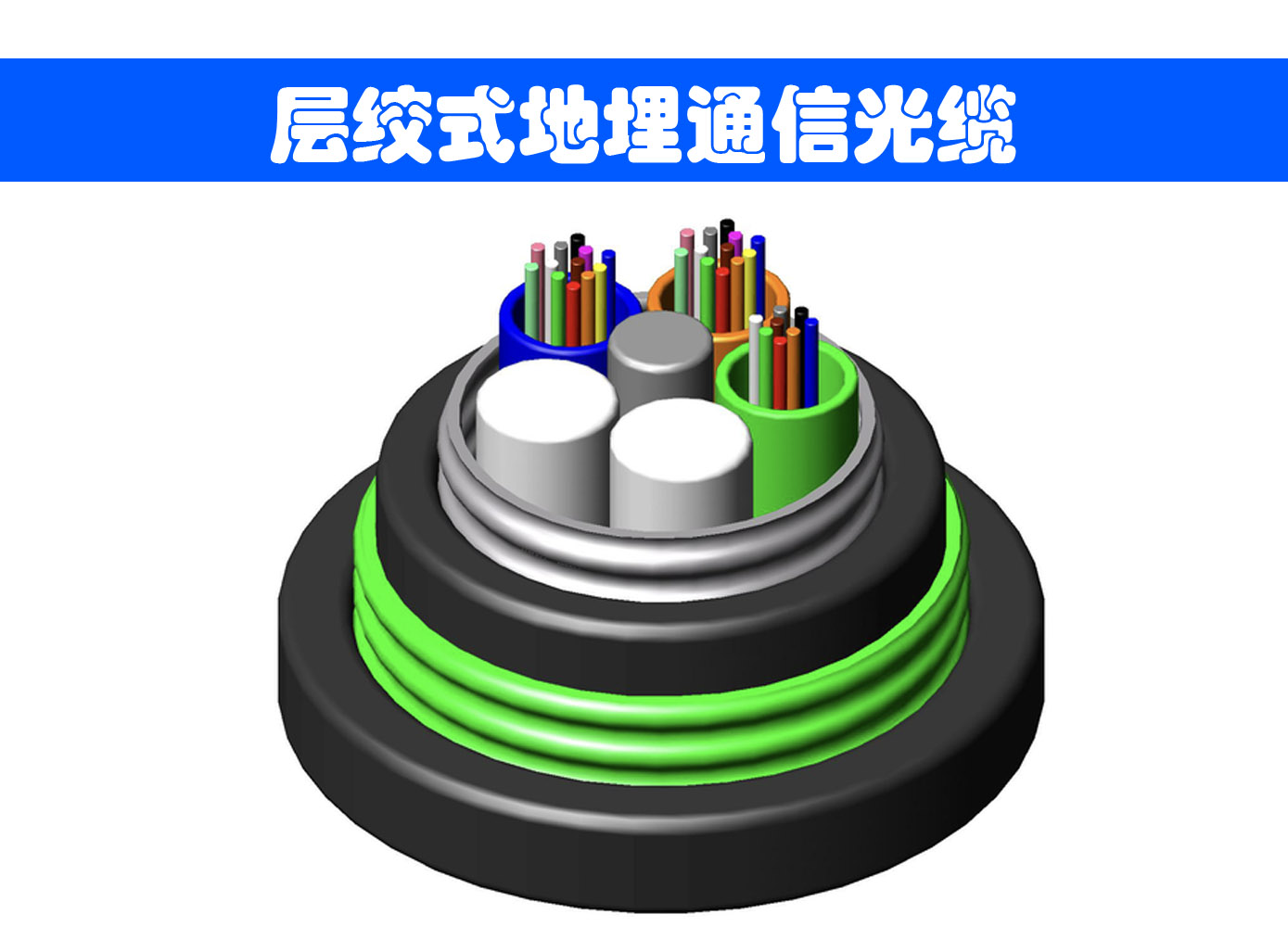

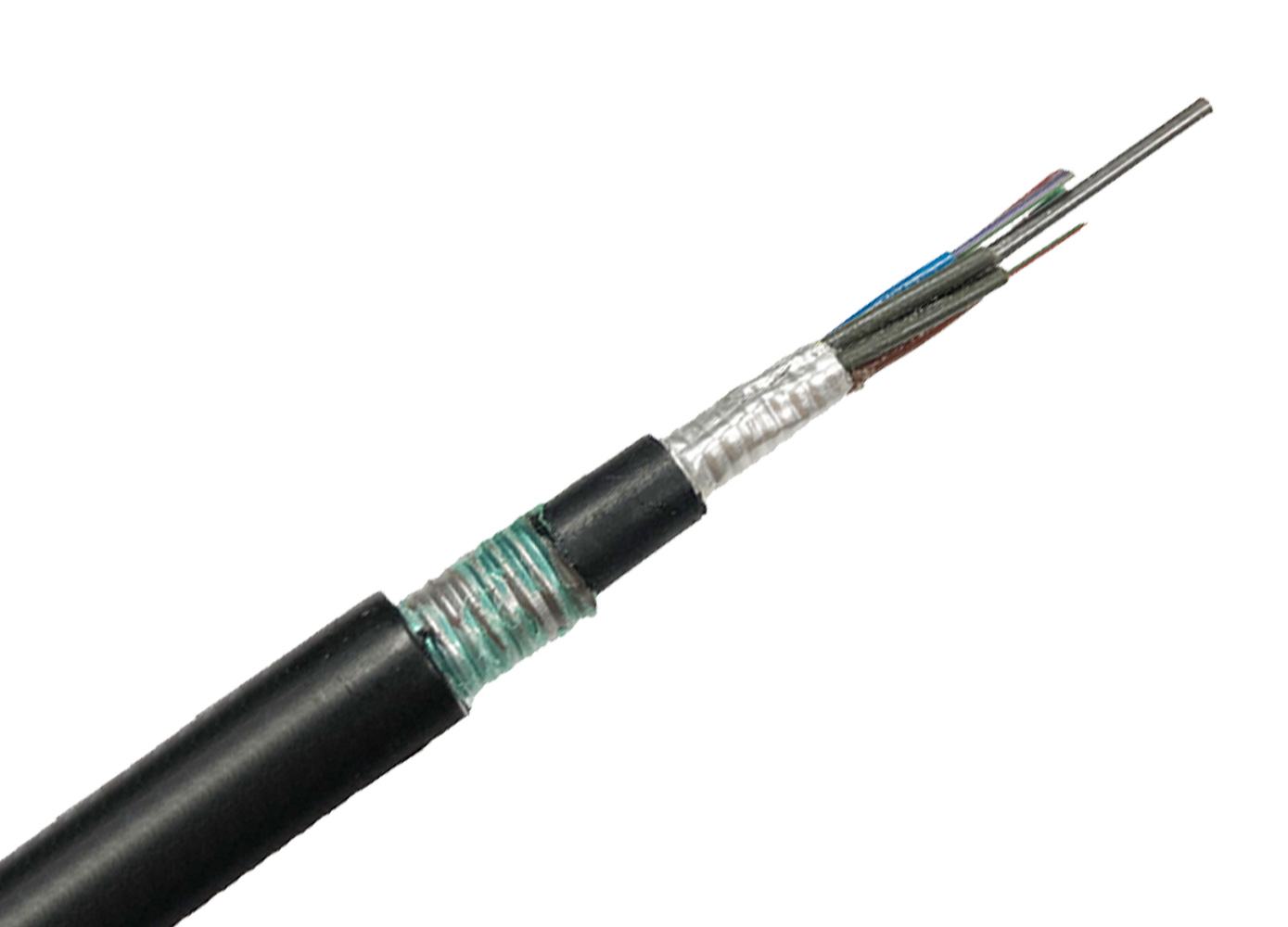

gyta53光纜型號（金屬加強構件、松套層絞填充式、鋁-聚乙烯粘結護套、縱包皺紋鋼帶鎧裝、聚乙烯套通信用室外光纜）光纜的結構是將單模或多模光纖套入由高模量的塑料做成的內填充防水化合物松套管中。纜芯的中心是一根金屬加強芯，對于某些芯數的光纜來說，金屬加強芯外還擠包一層聚乙烯（PE）。松套管（和填充繩）圍繞中心加強芯絞合成緊湊和圓形的纜芯，纜芯內的縫隙充以阻水化合物。涂塑鋁帶縱包后擠一層聚乙烯內護套，雙面涂塑鋼帶縱包后擠塑聚乙烯護套。



gyta53型號光纜含義

全截面阻水結構，確保良好的阻水性能

松套管內填充特種油膏，對光纖進行關鍵性保護

聚乙烯護套確保光纜具有良好的抗紫外線性能

鋁塑復合帶確保光纜具有良好的擋潮性

鋼塑復合帶鎧裝加強光纜的抗拉性能和抗壓性能

產品使用壽命30年以上



光纜GYTA53 性能指標

執行標準： YD/T 901-2018、 IEC 60794-1

應用范圍：核心網、城域網和接入網室外光纜

敷設方式：架空、管道、地埋、直埋

工作溫度：-40℃~+60℃

彎曲半徑：靜態10倍光纜直徑、動態20倍光纜直徑



GYTA53光纜技術參數

GYTA53光纜技術參數
光纜芯數	光纜結構	光纜松套管內 最大光纖芯數	光纜重量 （kg/km）
2-30	1+5	6	126
32-60	1+5	12	141
62-72	1+6	12	159
74-96	1+8	12	189
98-120	1+10	12	217
122-144	1+12	12	250
146-216	1+6+12	12	252
218-300	1+9+15	12	299
允許拉力（N）短期		≥3000N
允許拉力（N）長期		≥1000N
允許壓扁力-短期		≥3000（N/100mm）
允許壓扁力-長期		≥1000（N/100mm）

1、典型值可根據實際情況做相應調整；

2、可根據客戶要求進行相應產品的設計；



gyta53光纜 環境性能

試驗項目	試驗方法
溫度循環試驗	a.溫度臺階：+20℃、-40℃、+70℃、+20℃； b.保持時間：單護套光纜每一臺階12小時，雙護套光纜每一臺階24小時，循環次數：2個循環；
滲水試驗	成品后光纜滲水性能應符合IEC60794-1-F5B規定，在光纜全截面上進行，滿足1m水柱，1m光纜，8小時不滲水。
光纜外護套 絕緣電阻	光纜外護套絕緣電阻(外護層內鎧裝層與大地間)，在光纜浸水24小時后測試，不小于2000MΩ?km（直流500伏測試）。
介電強度	外護套內鎧裝層與大地間：在光纜浸水24小時后測試，不小于直流15千伏2分鐘。對雙護套光纜，要求外護套內鎧裝與金屬加強芯間：不小于直流20千伏5秒鐘，符合GB/T 1408.1-2006規定。
滴流試驗	在溫度為70℃（24h）的環境條件下，光纜應無填充復合物和涂覆復合物等滴出。



gyta53型號光纜含義

gyta53光纜型號 是金屬加強構件、松套層絞填充式、鋁-聚乙烯粘結內護套、鋼-聚乙烯粘結護套通信用室外光纜。
