常見光纜型號圖文詳解
分類： 專業知識 發布時間：22-03-29 瀏覽量：2969
常見光纜型號圖文詳解

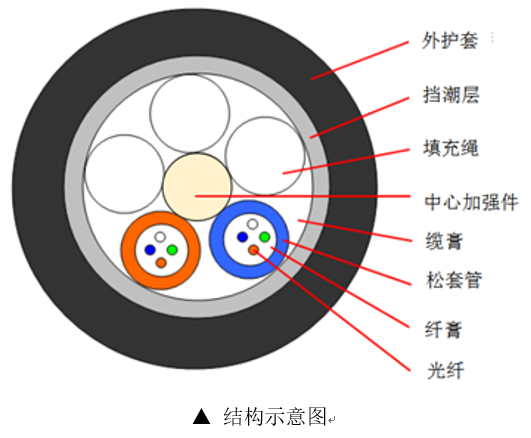

GYTA（金屬加強構件、松套層絞填充式、鋁-聚乙烯粘結護套通信用室外光纜）光纜的結構是將單模或多模光纖套入由高模量的塑料做成的內填充防水化合物松套管中。纜芯的中心是一根金屬加強芯，對于某些芯數的光纜來說，金屬加強芯外還擠包一層聚乙烯（PE）。松套管（和填充繩）圍繞中心加強芯絞合成緊湊和圓形的纜芯，纜芯內的縫隙充以阻水化合物。鋁塑復合帶縱包后擠塑聚乙烯護套。
特點
1、精確控制光纖的余長保證了光纜具有很好的抗拉性能和溫度特性
2、PBT松套管材料具有良好的耐水解性能，管內充以特種油膏，對光纖進行保護
3、PE護套具有良好的抗太陽輻射性能
4、光滑的外護套使光纜在安裝中可以有更小的摩擦系數
5、采用下列措施來確保光纜的防水性能：松套管內填充特種防水化合物；完全纜芯填充；鋁塑復合帶防潮層
6、鋁帶側壓指標沒有鋼帶好，但防潮隔銹效果優于鋼帶，GYTA用于穿管時壽命長。
使用范圍：

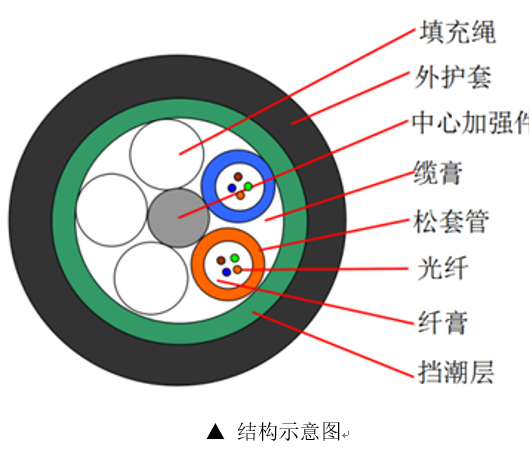

GYTS（金屬加強構件、松套層絞填充式、鋼-聚乙烯粘結護套通信用室外光纜）光纜的結構是將單?；蚨嗄９饫w套入由高模量的塑料做成的內填充防水化合物松套管中。纜芯的中心是一根金屬加強芯，對于某些芯數的光纜來說，金屬加強芯外還擠包一層聚乙烯（PE）。松套管（和填充繩）圍繞中心加強芯絞合成緊湊和圓形的纜芯，纜芯內的縫隙充以阻水化合物。鋼塑復合帶縱包后擠塑聚乙烯護套。
特點：
1、精確控制光纖的余長保證了光纜具有很好的抗拉性能和溫度特性
2、PBT松套管材料具有良好的耐水解性能，管內充以特種油膏，對光纖進行保護
3、-聚乙烯護套具有優良的抗壓性能
4、光滑的外護套使光纜在安裝中可以有更小的摩擦系數
5、PE護套具有良好的抗太陽輻射性能
6、采用下列措施來確保光纜的防水性能：松套管內填充特種防水化合物；完全纜芯填充、鋼塑復合帶防潮層。
使用范圍：

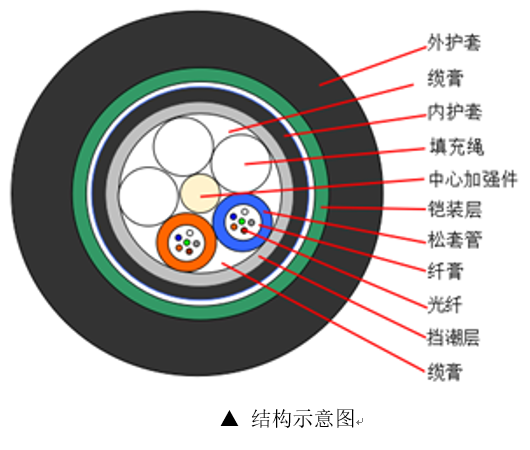

GYTY53（金屬加強構件、松套層絞填充式、聚乙烯護套、縱包皺紋鋼帶鎧裝、聚乙烯套通信用室外光纜）光纜的結構是將單?；蚨嗄９饫w套入由高模量的塑料做成的內填充防水化合物松套管中。纜芯的中心是一根金屬加強芯，對于某些芯數的光纜來說，金屬加強芯外還擠包一層聚乙烯（PE）。松套管（和填充繩）圍繞中心加強芯絞合成緊湊和圓形的纜芯，纜芯內的縫隙充以阻水化合物。纜芯外擠一層聚乙烯內護套，雙面涂塑鋼帶縱包后擠塑聚乙烯護套。
特點：
1、精確控制光纖的余長保證了光纜具有很好的抗拉性能和溫度特性
2、PBT松套管材料具有良好的耐水解性能，管內充以特種油膏，對光纖進行保護
3、具有優良的抗壓性
4、光滑的外護套使光纜在安裝中可以有更小的摩擦系數
5、采用下列措施來確保光纜的防水性能：松套管內填充特種防水化合物；完全纜芯填充；涂塑鋼帶防潮層
使用范圍：

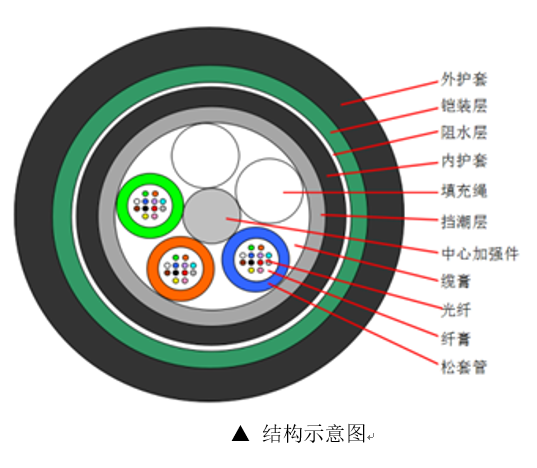

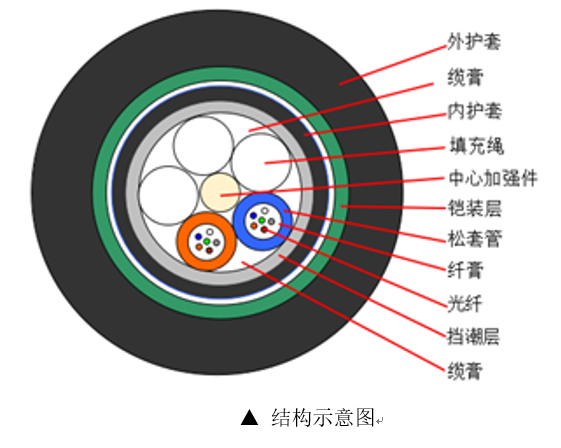

GYTA53（金屬加強構件、松套層絞填充式、鋁-聚乙烯粘結護套、縱包皺紋鋼帶鎧裝、聚乙烯套通信用室外光纜）光纜的結構是將單模或多模光纖套入由高模量的塑料做成的內填充防水化合物松套管中。纜芯的中心是一根金屬加強芯，對于某些芯數的光纜來說，金屬加強芯外還擠包一層聚乙烯（PE）。松套管（和填充繩）圍繞中心加強芯絞合成緊湊和圓形的纜芯，纜芯內的縫隙充以阻水化合物。涂塑鋁帶縱包后擠一層聚乙烯內護套，雙面涂塑鋼帶縱包后擠塑聚乙烯護套。
特點：
1、精確控制光纖的余長保證了光纜具有很好的抗拉性能和溫度特性
2、PBT松套管材料具有良好的耐水解性能，管內充以特種油膏，對光纖進行保護
3、具有優良的抗壓性
4、光滑的外護套使光纜在安裝中可以有更小的摩擦系數
5、采用下列措施來確保光纜的防水性能：松套管內填充特種防水化合物；完全纜芯填充；涂塑鋁帶、鋼帶防潮層
使用范圍：
GYTZA53型光纜
GYTZA53（金屬加強構件、松套層絞填充式、鋁-聚乙烯粘結護套、縱包皺紋鋼帶鎧裝、阻燃聚乙烯套通信用室外光纜）光纜的結構是將單?；蚨嗄９饫w套入由高模量的塑料做成的內填充防水化合物松套管中。纜芯的中心是一根金屬加強芯，對于某些芯數的光纜來說，金屬加強芯外還擠包一層聚乙烯（PE）。松套管（和填充繩）圍繞中心加強芯絞合成緊湊和圓形的纜芯，纜芯內的縫隙充以阻水化合物。涂塑鋁帶縱包后擠一層聚乙烯內護套，雙面涂塑鋼帶縱包后擠塑阻燃聚乙烯護套。
特點：
1、精確控制光纖的余長保證了光纜具有很好的抗拉性能和溫度特性
2、PBT松套管材料具有良好的耐水解性能，管內充以特種油膏，對光纖進行保護
3、具有優良的抗壓性
4、光滑的外護套使光纜在安裝中可以有更小的摩擦系數
5、采用下列措施來確保光纜的防水性能：松套管內填充特種防水化合物；完全纜芯填充；涂塑鋁帶、鋼帶防潮層
使用范圍：
GYFTA53型光纜
GYFTA53（非金屬加強構件、松套層絞填充式、鋁-聚乙烯粘結護套、縱包皺紋鋼帶鎧裝、聚乙烯套通信用室外光纜）光纜的結構是將單?；蚨嗄９饫w套入由高模量的塑料做成的內填充防水化合物松套管中。纜芯的中心是一根非金屬加強芯，對于某些芯數的光纜來說，非金屬加強芯外還擠包一層聚乙烯（PE）或在纜芯中加非金屬加強紗線。松套管（和填充繩）圍繞中心加強芯絞合成緊湊和圓形的纜芯，纜芯內的縫隙充以阻水化合物。涂塑鋁帶縱包后擠一層聚乙烯內護套，雙面涂塑鋼帶縱包后擠塑聚乙烯護套。
特點：
1、精確控制光纖的余長保證了光纜具有很好的抗拉性能和溫度特性
2、PBT松套管材料具有良好的耐水解性能，管內充以特種油膏，對光纖進行保護
3、具有優良的抗壓性
4、光滑的外護套使光纜在安裝中可以有更小的摩擦系數
5、采用下列措施來確保光纜的防水性能：松套管內填充特種防水化合物；完全纜芯填充；涂塑鋁帶、鋼帶防潮層
6、與GYTA53相比，重量小
使用范圍：
GYFTZA53型光纜
GYFTZA53（非金屬加強構件、松套層絞填充式、鋁-聚乙烯粘結護套、縱包皺紋鋼帶鎧裝、阻燃聚乙烯套通信用室外光纜）光纜的結構是將單?；蚨嗄９饫w套入由高模量的塑料做成的內填充防水化合物松套管中。纜芯的中心是一根金屬加強芯，對于某些芯數的光纜來說，金屬加強芯外還擠包一層聚乙烯（PE）。松套管（和填充繩）圍繞中心加強芯絞合成緊湊和圓形的纜芯，纜芯內的縫隙充以阻水化合物。涂塑鋁帶縱包后擠一層聚乙烯內護套，雙面涂塑鋼帶縱包后擠塑阻燃聚乙烯護套。
特點：
1、精確控制光纖的余長保證了光纜具有很好的抗拉性能和溫度特性
2、PBT松套管材料具有良好的耐水解性能，管內充以特種油膏，對光纖進行保護
3、具有優良的抗壓性
4、光滑的外護套使光纜在安裝中可以有更小的摩擦系數
5、采用下列措施來確保光纜的防水性能：松套管內填充特種防水化合物；完全纜芯填充；涂塑鋁帶、鋼帶防潮層
使用范圍：
GYTZA型光纜
GYTZA（金屬加強構件、松套層絞填充式、鋁-阻燃聚乙烯粘結護套通信用室外光纜）光纜的結構是將單?；蚨嗄９饫w套入由高模量的塑料做成的內填充防水化合物松套管中。纜芯的中心是一根金屬加強芯，對于某些芯數的光纜來說，金屬加強芯外還擠包一層阻燃聚乙烯。松套管（和填充繩）圍繞中心加強芯絞合成緊湊和圓形的纜芯，纜芯內的縫隙充以阻水化合物。涂塑鋁帶縱包后擠塑阻燃聚乙烯護套。
特點：
1、精確控制光纖的余長保證了光纜具有很好的抗拉性能和溫度特性
2、PBT松套管材料具有良好的耐水解性能，管內充以特種油膏，對光纖進行保護
3、阻燃聚烯烴護套具有良好的阻燃性能
4、光滑的外護套使光纜在安裝中可以有更小的摩擦系數
5、采用下列措施來確保光纜的防水性能：松套管內填充特種防水化合物；完全纜芯填充；涂塑鋁帶防潮層
使用范圍：
GYFTY（非金屬加強構件、松套層絞填充式、聚乙烯護套通信用室外光纜）光纜的結構是將單?；蚨嗄９饫w套入由高模量的塑料做成的內填充防水化合物松套管中。纜芯的中心是一根非金屬加強芯（FRP），對于某些芯數的光纜來說，非金屬加強芯外還擠包一層聚乙烯（PE）或在纜芯中加非金屬加強紗線。松套管（和填充繩）圍繞中心加強芯絞合成緊湊和圓形的纜芯，纜芯內的縫隙充以阻水化合物，聚乙烯護套。
特點：
1、精確控制光纖的余長保證了光纜具有很好的抗拉性能和溫度特性
2、PBT松套管材料具有良好的耐水解性能，管內充以特種油膏，對光纖進行保護
3、光纜柔韌性和抗彎曲能力優良
4、光纜全為非金屬結構，重量輕，敷設方便，抗電磁能力優良
5、光滑的外護套使光纜在安裝中可以有更小的摩擦系數
6、PE護套具有良好的抗太陽輻射性能
7、采用下列措施來確保光纜的防水性能：松套管內填充特種防水化合物；完全纜芯填充
使用范圍：
管道、電力系統、多雷電及電磁干擾嚴重場所
GYFTZY型光纜
GYFTZY（非金屬加強構件、阻燃性、松套層絞填充式、聚乙烯護套）非金屬阻燃光纜（一般電力光纜采用層絞式）與在GYFTY基本一樣，主要是在GYFTY光纜基礎上護套增加考慮其阻燃性。中心加強構件采用有較高楊氏模量的玻璃纖維增強塑料棒（FRP）。雙面覆膜皺紋鋼帶縱包，與PE護套緊密粘結，既確保了光纜的徑向防潮，又增強了光纜耐側壓能力。
特點：
1、合理的設計及的控制松套管中光纖的余長，使光纜具有優良的抗拉性能和溫度性能
2、纜芯內充滿油膏，確保了縱向阻水效果
3、整根纜為非金屬，不受電磁干擾
4、護套選用低煙無鹵阻燃聚乙烯，可適用于進局、隧道。
使用范圍：
管道、電力系統、多雷電及電磁干擾嚴重場所、有阻燃要求的場所
GYFTA型光纜
GYFTA（非金屬加強構件、松套層絞填充式、鋁-聚乙烯粘結護套通信用室外光纜）光纜的結構是將單?；蚨嗄９饫w套入由高模量的塑料做成的內填充防水化合物松套管中。纜芯的中心是一根非金屬加強芯（FRP），對于某些芯數的光纜來說，非金屬加強芯外還擠包一層聚乙烯（PE）或在纜芯中加非金屬加強紗線。松套管（和填充繩）圍繞中心加強芯絞合成緊湊和圓形的纜芯，纜芯內的縫隙充以阻水化合物，涂塑鋁帶縱包后聚乙烯護套。
特點：
1、精確控制光纖的余長保證了光纜具有很好的抗拉性能和溫度特性
2、PBT松套管材料具有良好的耐水解性能，管內充以特種油膏，對光纖進行保護
3、光纜柔韌性和抗彎曲能力優良
4、光纜全為非金屬結構，重量輕，敷設方便，抗電磁能力優良
5、光滑的外護套使光纜在安裝中可以有更小的摩擦系數
6、PE護套具有良好的抗太陽輻射性能
7、采用下列措施來確保光纜的防水性能：松套管內填充特種防水化合物；完全纜芯填充、涂塑鋁帶擋潮層
使用范圍：
GYFTZA型光纜
GYFTZA（非金屬加強構件、松套層絞填充式、鋁-阻燃聚乙烯粘結護套通信用室外光纜）光纜的結構是將單?；蚨嗄９饫w套入由高模量的塑料做成的內填充防水化合物松套管中。纜芯的中心是一根非金屬加強芯（FRP），對于某些芯數的光纜來說，非金屬加強芯外還擠包一層聚乙烯（PE）或在纜芯中加非金屬加強紗線。松套管（和填充繩）圍繞中心加強芯絞合成緊湊和圓形的纜芯，纜芯內的縫隙填充高膨脹性能的阻水纜膏阻水化合物，涂塑鋁帶加阻燃聚乙烯護套。
特點：
1、精確控制光纖的余長保證了光纜具有很好的抗拉性能和溫度特性
2、PBT松套管材料具有良好的耐水解性能，管內充以特種油膏，對光纖進行保護
3、光纜柔韌性和抗彎曲能力優良
4、光纜全為非金屬結構，重量輕，敷設方便，抗電磁能力優良
5、光滑的外護套使光纜在安裝中可以有更小的摩擦系數
6、阻燃聚烯烴護套具有良好的阻燃性能
7、采用下列措施來確保光纜的防水性能：松套管內填充特種防水化合物；完全纜芯填充、涂塑鋁帶擋潮層
使用范圍：

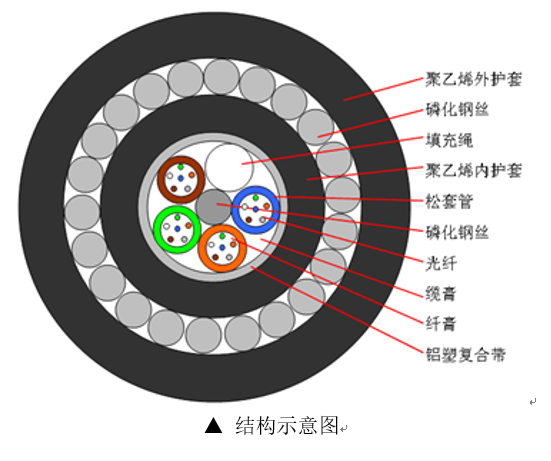

GYTA33（金屬加強構件、松套層絞填充式、鋁-聚乙烯粘結護套、單細圓鋼絲鎧裝、聚乙烯套通信用室外光纜）光纜的結構是將單?；蚨嗄９饫w套入由高模量的塑料做成的內填充防水化合物松套管中。纜芯的中心是一根金屬加強芯，對于某些芯數的光纜來說，金屬加強芯外還擠包一層聚乙烯（PE）。松套管（和填充繩）圍繞中心加強芯絞合成緊湊和圓形的纜芯，纜芯內的縫隙充以阻水化合物。涂塑鋁帶縱包后擠一層聚乙烯內護套，鎧裝一層細圓鋼絲，聚乙烯外護套。
特點：
1、精確控制光纖的余長保證了光纜具有很好的抗拉性能和溫度特性
2、PBT松套管材料具有良好的耐水解性能，管內充以特種油膏，對光纖進行保護
3、鋼絲鎧裝抗高強度的側壓和拉伸
4、光滑的外護套使光纜在安裝中可以有更小的摩擦系數
5、采用下列措施來確保光纜的防水性能：松套管內填充特種防水化合物；完全纜芯填充；涂塑鋁帶防潮層
使用范圍：
GYTA53+33型光纜
GYTA53+33（金屬加強構件、松套層絞填充式、鋁-聚乙烯粘結護套、鋼-聚乙烯粘結護套、單細圓鋼絲鎧裝、聚乙烯套通信用室外光纜）光纜的結構是將單?；蚨嗄９饫w套入由高模量的塑料做成的內填充防水化合物松套管中。纜芯的中心是一根金屬加強芯，對于某些芯數的光纜來說，金屬加強芯外還擠包一層聚乙烯（PE）。松套管（和填充繩）圍繞中心加強芯絞合成緊湊和圓形的纜芯，纜芯內的縫隙充以阻水化合物。涂塑鋁帶縱包后擠一層聚乙烯護套、涂塑鋼帶縱包后擠一層聚乙烯護套、單細圓鋼絲鎧裝后擠制聚乙烯外護套。
特點：
1、精確控制光纖的余長保證了光纜具有很好的抗拉性能和溫度特性
2、PBT松套管材料具有良好的耐水解性能，管內充以特種油膏，對光纖進行保護
3、PE護套具有良好的抗太陽輻射性能
4、鋼絲鎧裝抗高強度的側壓和拉伸
5、光滑的外護套使光纜在安裝中可以有更小的摩擦系數
6、采用下列措施來確保光纜的防水性能：松套管內填充特種防水化合物；完全纜芯填充；涂塑鋁帶、鋼帶防潮層
使用范圍：
GYTA333型光纜

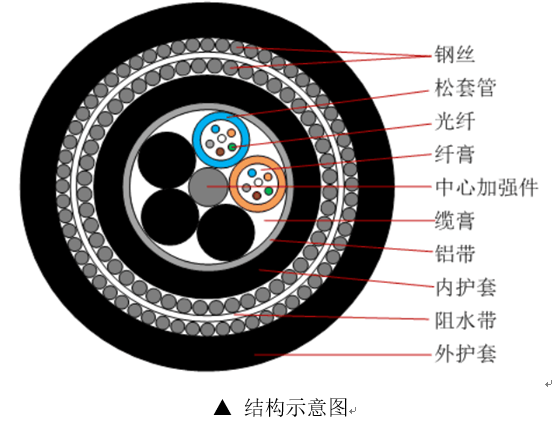

GYTA333（金屬加強構件、松套層絞填充式、鋁-聚乙烯粘結護套、雙細圓鋼絲鎧裝、聚乙烯套通信用室外光纜）光纜的結構是將單模或多模光纖套入由高模量的塑料做成的內填充防水化合物松套管中。纜芯的中心是一根金屬加強芯，對于某些芯數的光纜來說，金屬加強芯外還擠包一層聚乙烯（PE）。松套管（和填充繩）圍繞中心加強芯絞合成緊湊和圓形的纜芯，纜芯內的縫隙充以阻水化合物。涂塑鋁帶縱包后擠一層聚乙烯內護套，雙層鋼絲鎧裝均擠塑聚乙烯護套。
特點：
1、精確控制光纖的余長保證了光纜具有很好的抗拉性能和溫度特性
2、PBT松套管材料具有良好的耐水解性能，管內充以特種油膏，對光纖進行保護
3、鋼絲鎧裝抗高強度的側壓和拉伸
4、光滑的外護套使光纜在安裝中可以有更小的摩擦系數
5、采用下列措施來確保光纜的防水性能：松套管內填充特種防水化合物；完全纜芯填充；涂塑鋁帶防潮層
使用環境：
GYXTS（金屬加強構件、鋼-聚乙烯粘結護套中心束管式全填充型通信用室外光纜）光纜的結構是將單?；蚨嗄９饫w套入由高模量的塑料做成的內填充防水化合物松套管中并置于纜的中心，鋼絲加強芯圍繞中心套管絞合成緊湊和圓形的纜芯，纜芯內的縫隙充以阻水化合物后縱包阻水帶。涂塑鋼帶縱包后聚乙烯護套成纜。
特點：
1、精確控制光纖的余長保證了光纜具有很好的抗拉性能和溫度特性
2、PBT松套管材料具有良好的耐水解性能，管內充以特種油膏，對光纖進行保護
3、光滑的外護套使光纜在安裝中可以有更小的摩擦系數
4、PE護套具有良好的抗太陽輻射性能
5、采用下列措施來確保光纜的防水性能：松套管內填充特種防水化合物；完全纜芯填充；涂塑鋼帶防潮層
使用環境：
GYXTW53（金屬加強構件、夾帶鋼絲的鋼-聚乙烯粘結護套、縱包皺紋鋼帶鎧裝、聚乙烯護套中心束管式全填充型通信用室外光纜）光纜的結構是將松套管置于纜的中心，把單模光纖套入由高模量的塑料做成的內填充防水化合物松套管中。松套管外縱包阻水帶及鋼帶，纜芯的兩邊是兩根平行鋼絲作為加強件后聚乙烯護套再雙面涂塑鋼帶后擠制成聚乙烯外護套。
特點：
1、精確控制光纖的余長保證了光纜具有很好的抗拉性能和溫度特性
2、PBT松套管材料具有良好的耐水解性能，管內充以特種油膏，對光纖進行保護
3、光滑的外護套使光纜在安裝中可以有更小的摩擦系數
4、PE護套具有良好的抗太陽輻射性能
5、重量輕， 敷設方便
6、光纜柔韌性和抗彎曲能力優良
7、采用下列措施來確保光纜的防水性能：松套管內填充特種防水化合物；纜芯外縱包高性能膨脹阻水帶；涂塑鋼帶防潮層
使用環境：
GYTC8S【金屬加強吊線、松套層絞填充式、鋼-聚乙烯粘結護套8字型自承式通信用室外光纜】光纜的結構是將單?；蚨嗄９饫w套入由高模量的塑料做成的內填充防水化合物松套管中。纜芯的中心是一根金屬加強芯，對于某些芯數的光纜來說，金屬加強芯外還擠包一層聚乙烯（PE）。松套管（和填充繩）圍繞中心加強芯絞合成緊湊和圓形的纜芯，纜芯內的縫隙充以阻水化合物。涂塑鋼帶縱包后同時加鋼絞線和吊帶聚乙烯護套而成。
特點：
1、精確控制光纖的余長保證了光纜具有很好的抗拉性能和溫度特性
2、PBT松套管材料具有良好的耐水解性能，管內充以特種油膏，對光纖進行保護
3、PE護套具有良好的抗太陽輻射性能
4、光滑的外護套使光纜在安裝中可以有更小的摩擦系數
5、采用下列措施來確保光纜的防水性能：松套管內填充特種防水化合物；完全纜芯填充；涂塑鋼帶防潮層
使用環境：

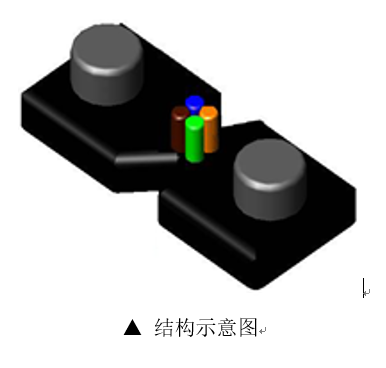

非自承式蝶形引入光纜
GJXH (GJXV)【金屬加強構件、低煙無鹵(或PVC)外護套、蝶形引入光纜】
GJXFH (GJXFV)【非金屬加強構件、低煙無鹵(或PVC)外護套、蝶形引入光纜】
GJXDH (GJXDV)【金屬加強構件、低煙無鹵(或PVC)外護套、蝶形引入光纖帶光纜】
GJXFDH(GJXFDV)【非金屬加強構件、低煙無鹵(或PVC)外護套、蝶形引入光纖帶光纜】
光纜結構是將光纖（或光纖帶）放置在兩根平行加強件中間后擠包一層阻燃聚烯烴護套(LSZH)，也可以是聚氯乙烯（PVC）護套；光纖芯數可以為1芯、2芯、4芯。
特點：
1、光纜外徑小、重量輕、施工成本低
2、采用冷接技術，接續速度快
3、光纜有很高的抗壓扁力和抗張力
4、采用玻璃增強纖維棒(G-FRP)、芳綸增強纖維棒(K-FRP)或細鋼絲作為加強件，光纜柔軟、彎曲性能好
5、采用LSZH或者PVC阻燃材料，達到光纜在室內使用對阻燃以及環保的性能要求
6、光纖采用符合ITU-T G.657A& G.657B標準要求的彎曲損耗不敏感光纖，最小彎曲半徑達15mm甚至更小
使用環境：
用于FTTH、室內可用
自承式蝶形引入光纜
GJYXCH (GJYXFCH)【金屬（或非金屬）加強件、低煙無鹵護套、自承式蝶形引入光纜】
GJYXDCH (GJYXFDCH)【金屬（或非金屬）加強件、低煙無鹵護套、自承式蝶形引入光纖帶光纜】
光纜結構是將光纖（或光纖帶）放置在兩根平行加強件中間，同時在一端平行位置放置一根金屬吊線后擠包一層阻燃聚烯烴護套(LSZH)；光纖芯數可以為1芯、2芯、4芯。
特點：
1、光纜外徑小、重量輕、施工成本低
2、光纜有很高的抗壓扁力和抗張力，自承式結構能滿足50米以下飛跨拉設
3、采用LSZH阻燃材料，達到光纜在室外（內）使用對阻燃以及環保的性能要求
4、光纖采用符合ITU-T G.657A& G.657B標準要求的彎曲損耗不敏感光纖，彎曲半徑更小
5、自承式蝶形光纜吊線采用高碳鋼絲或鋼絞線，具有優越的抗拉性能
使用環境：
用于FTTH、室內外均可用、自承式
GJFJV（GJFJZY、GJFJH）【非金屬加強構件、緊套被覆、PVC(或低煙無鹵)外護套、通信用圓形室內光纜】光纜的結構是在單?；蚨嗄９饫w外直接覆以高黏結強度的緊套材料制成緊套光纖，光纜采用高強度的芳綸作為加強件，并在光纜外部擠制一層PVC護套（或低煙無鹵護套）。
特點：
1、高強度芳綸加強件,確保光纖傳輸特性長期穩定
2、外徑小、重量輕、阻燃、易剝離，并具有高柔軟性
3、便于施工和維護
使用環境：
光電復合纜

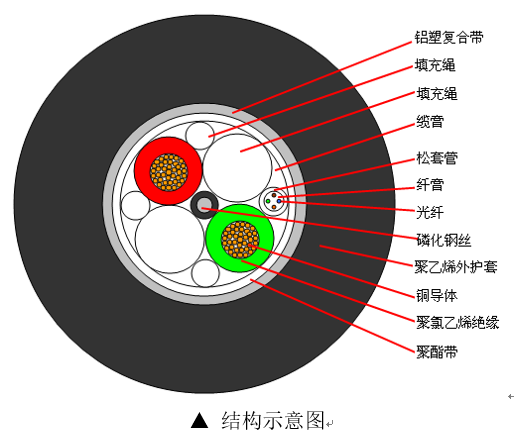

綜合引入光纜適用于寬帶接入網系統中作傳輸線，是一種新型的接入方式，它集光纖、輸電銅線、銅信號線對于一體，可以解決寬帶接入、設備用電、應急信號傳輸?shù)葐?wèn)題。根據電壓等級分光纖復合低壓電纜OPLC(用于額定電壓0.6/1kV及其以下電力系統中)與光纖復合中壓電纜OPMC(額定電壓6kV～35kV供電系統用中)。
特點：
1、外徑小、重量輕、占用空間小
2、集光纜、電力輸電纜于一身，避免了二次布線，降低施工、網絡建設成本
3、具有優越的彎曲性能和良好的耐側壓性能，施工方便
4、提供多種傳輸技術，同設備的適應性高、可擴展性強，產品適用面廣
5、提供巨大的帶寬接入
6、解決網絡建設中設備用電問題（避免重復布放供電線路）
使用環境：
用于寬帶接入、設備用電、應急信號傳輸、電力電纜監控等

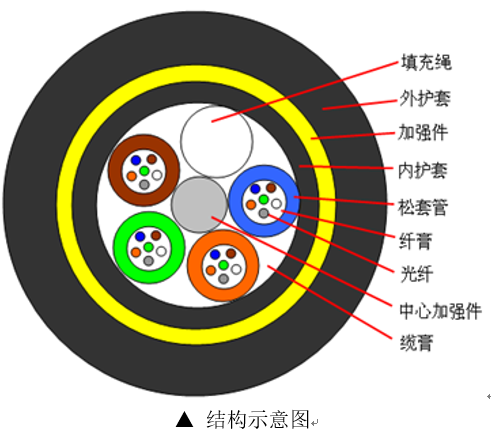

ADSS【非金屬加強構件、松套層絞填充式、聚乙烯內護套、芳綸紗鎧裝、聚乙烯套通信用室外光纜】光纜的結構是將單模或多模光纖套入高模量塑料做成的內填充防水化合物松套管中，纜芯中心是一根非金屬加強件，對于某些芯數的光纜來說，非金屬中心加強件外擠包一層聚乙烯。松套管（和填充繩）圍繞中心加強件絞合成緊湊和圓整的纜芯，纜芯內縫隙充以阻水化合物外擠一層聚乙烯內護套。芳綸紗鎧裝后擠制成聚乙烯外護套成纜。
特點：
1、精確的光纖余長控制保證了光纜具有優異的抗拉及溫度性能
2、松套管材料具有良好的耐水解性能，管內充以油膏，對光纖進行保護
3、護套材料具有良好的抗太陽輻射性能
4、全介質光纜，尤其適用于電場周圍或雷電頻發地區自承式架空
5、光纜具有突出的抗拉性能，最大可適合1500米自承式架空
使用環境：
自承式架空，全介質防雷電、直接掛在電力桿塔上用于架空高壓輸電系統的通信路線
OPGW型光纜
OPGW光纜，Optical Fiber Composite Overhead Ground Wire（也稱光纖復合架空地線）。把光纖放置在架空高壓輸電線的地線中，用以構成輸電線路上的光纖通信網，這種結構形式兼具地線與通信雙重功能，它具有兩種功能：一是作為輸電線路的防雷線，對輸電導線抗雷閃放電提供屏蔽保護；二是通過復合在地線中的光纖來傳輸信息 。 OPGW是架空地線和光纜的復合體，但并不是它們之間的簡單相加。
特點：
1、采用無縫不銹鋼管光纖保護設計，管內填充進口纖膏，有效保護光纖； 光纖在不銹鋼管內能夠獲得較佳的余長；
2、不銹鋼管式OPGW光纜結構具有更好的抗側壓和抗沖擊能力； 精確設計的光纜截面，保證光纜的機械、電氣性能。
3、OPGW是良導體地線和光纖通信的復合產品；
4、適用于110kV及以上高壓輸電線路，用于新建線路或替換原有的傳統地線； 最大光纖容量可達到144芯；
5、光纜與常規架空地線的機械、電氣特性匹配性好，方便原有舊地線的更換和新建地線的設計和安裝；
6、OPGW能夠適用不同雷暴等級的氣象條件，具備優良的防雷性能； OPGW能夠承受高負荷和大跨距的運行要求。
使用環境：
自承式架空，直接掛在電力桿塔上用于架空高壓輸電系統的通信路線
OPPC型光纜
OPPC全稱為光纖復合架空相線（Optical Phase Conductor），是將光纖單元復合在相線中、具有電力架空相線和通信能力雙重功能的電力特種光纜。將傳統輸電導線中的一根或多根鋼絲替換為不銹鋼管光單元，使鋼管光單元與(鋁包)鋼線、鋁(合金) 線共同絞合形成OPPC，用OPPC替代三相導線中的某一相導線，形成由兩根導線和一根OPPC組合而成的三相電力系統，實現通電和通信雙重功能融合。
光單元由多根光纖和保護管組成。光纖收容保護在不銹鋼松套管中，管內填充特種油膏，以起到防水、防潮氣或其他有害氣體、隔熱的作用。導線單元是傳輸電能的關鍵部件，一般由鋁包鋼芯絞線和鋁線，一方面導線截面選擇要合理，以保證線路有良好的電壓傳輸質量和發熱條件；另一方面，它又起到承力作用，還要具備足夠的機械強度，使OPPC受到外力作用時光單元的傳輸性能不受影響。
特點：
1、實現傳輸電能與光纖通信的完美融合。
2、充分利用輸電線路走廊資源實現光通信。
3、沒有給原有線路附加額外負荷帶來的隱患。
4、良好的耐腐蝕性可提高OPPC的使用壽命。
5、具有良好的熱穩定性，保證光通信不受影響。
6、不存在雷擊斷股、短路電流過熱的事故隱患。
使用環境：
自承式架空，直接掛在電力桿塔上用于架空高壓輸電系統的通信路線
礦用光纜即煤礦用阻燃通訊光纜或煤礦用阻燃通信光纜，簡稱為礦用光纜、煤礦光纜或煤用光纜，其型號為MGTSV.?中國是一個礦藏大國，隨著礦產的發展，不論是煤礦，鐵礦，金礦，對于礦用光纜的需求日益加大！而礦用光纜起到的作用也舉足輕重！
能為阻燃特性、防鼠特性（礦井特殊環境），因煤礦、金礦、鐵礦等礦井，特別是煤礦為事故多發地，為確保意外發生時仍然保證通訊暢通，減少損失，國家安全生產監督管理局（國家煤礦安全監察局）強制要求用于煤礦的所有產品，也包括通訊光纜在內的安全認證即：礦用產品安全標志認證 -煤安認證
特點：
1、全截面阻水結構，雙面覆膜鋼帶縱包，確保良好的阻水性能和抗側壓力
2、松套管內填充特種油膏，對光纖進行關鍵性保護
3、磷化鋼絲中心加強構件模量高、耐腐蝕
4、CMR護套使得光纜具有良好的阻燃性能
5、產品使用壽命25年以上
使用環境：
MGXTSV型光纜是金屬加強構件、中心管填充式、夾帶鋼絲的鋼-聚乙烯粘結護套、藍色聚氯乙烯阻燃護套通信用室外光纜。束管內填充阻水油膏，束管和護套間填充阻水帶。
能為阻燃特性、防鼠特性（礦井特殊環境），因煤礦、金礦、鐵礦等礦井，特別是煤礦為事故多發地，為確保意外發生時仍然保證通訊暢通，減少損失，國家安全生產監督管理局（國家煤礦安全監察局）強制要求用于煤礦的所有產品，也包括通訊光纜在內的安全認證即：礦用產品安全標志認證 -煤安認證
特點：
1、全截面阻水結構，確保良好的阻水防潮性能
2、松套管內填充特種油膏，對光纖進行關鍵性保護
3、兩根平行圓鋼絲既抗張力，又抗側壓
4、光纜外徑小、重量輕，彎曲性能優異
5、松套管位于光纜物理中心，施工操作方便
使用環境：

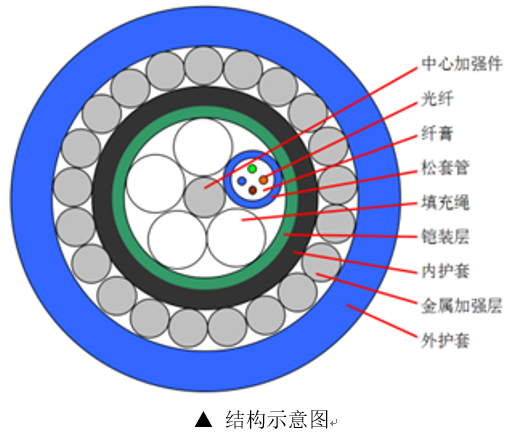

MGTSV33型光纜是金屬加強構件、松套層絞填充式、鋼-聚乙烯粘結護套、繞包鋼絲鎧裝、藍色聚氯乙烯阻燃護套通信用室外光纜。
能為阻燃特性、防鼠特性（礦井特殊環境），因煤礦、金礦、鐵礦等礦井，特別是煤礦為事故多發地，為確保意外發生時仍然保證通訊暢通，減少損失，國家安全生產監督管理局（國家煤礦安全監察局）強制要求用于煤礦的所有產品，也包括通訊光纜在內的安全認證即：礦用產品安全標志認證 -煤安認證
特點：
1、全截面阻水結構，雙面覆膜鋼帶縱包，確保良好的阻水防潮性能
2、松套管內填充特種油膏，對光纖進行關鍵性保護
3、磷化鋼絲中心加強構件模量高、耐腐蝕
4、CMR護套使得光纜具有良好的阻燃性能
5、產品使用壽命25年以上
使用環境：
